정격전압 3.6/6kV~26/35kV용 XLPE절연 전원케이블

무료 맞춤 견적 받기
귀하의 필요에 맞는 무료 가격 목록에서 프로젝트를 시작하세요.

케이블 종류 및 이름

유형		신청
이브	구리 코어 XLPE 절연 PVC 피복 전원 케이블	실내, 터널, 케이블 트렌치 및 기타 장소에서는 외부의 기계적 힘을 견딜 수 없습니다. 단일 코어 케이블은 자기 관리에 놓을 수 없습니다. 실내, 터널, 케이블 트렌치 또는 매설 현장에서는 특정 기계적 외부 힘을 견딜 수 있지만 큰 장력은 견딜 수 없습니다. 실내, 터널, 케이블 트렌치 준설 또는 매설 등은 기계적 외력과 특정 장력을 견딜 수 있습니다.
YJLV	알루미늄 코어 XLPE 절연 PVC 피복 전원 케이블
VY	구리 코어 XLPE 절연 폴리에틸렌 피복 전원 케이블
와이제이	알루미늄 코어 XLPE 절연 폴리에틸렌 피복 전원 케이블
Yv22	구리 코어 XLPE 절연 강철 벨트 기갑 PVC 피복 전원 케이블
YJLV22	알루미늄 코어 XLPE 절연 강철 벨트 기갑 PVC 피복 전원 케이블
YIV23	구리 코어 XLPE 절연 강철 벨트 기갑 폴리에틸렌 피복 전원 케이블
YILV23	알루미늄 코어 XLPE 절연 강철 벨트 기갑 폴리에틸렌 피복 전원 케이블
YJV32	구리 코어 XLPE 절연 미세 강철 와이어 기갑 PVC 외장 전원 케이블
YJLV32	알루미늄 코어 XLPE 절연 미세 강선 기갑 PVC 외장 전원 케이블
YJV33	구리 코어 XLPE 절연 미세 강철 와이어 기갑 폴리에틸렌 피복 전원 케이블
YJLV33	알루미늄 코어 XLPE 절연 미세 강선 기갑 폴리에틸렌 피복 전원 케이블

케이블 생산 범위

유형	코어	정격 전압 kV
		3.6/6	2010년 6월 66일	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		공칭 단면적 mm2
YJV YILV YJY 와이제이	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY 와이제이	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

참고: 단일 코어 외장 케이블은 AC 시스템이 아닌 DC 시스템에 적합합니다. 비자성 재료 외장층을 사용하거나 자기 절연 수단을 사용해야 합니다.

케이블의 건설

·3.6/6kV~26/35kV 정격전압용 단일 코어 XLPE 절연 전원 케이블

·3.6/6kV~26/35kV 정격전압용 단일 코어 XLPE 절연 강선 외장 전원 케이블

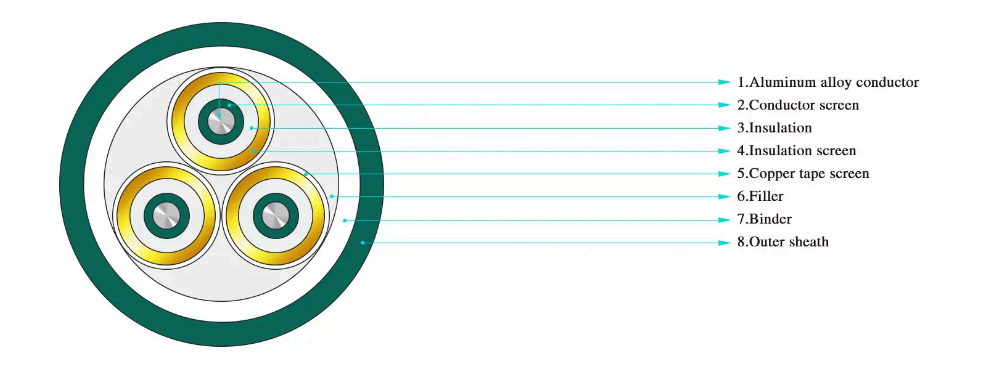

·3.6/6kV~26/35kV 정격전압용 3심 XLPE 절연 전원케이블

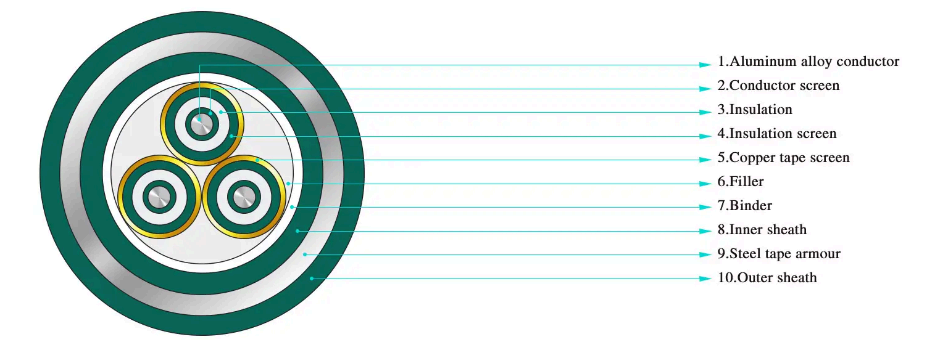

·3.6/6kV~26/35kV 정격전압용 3심 XLPE 절연강 테이프 외장 전력케이블

·3.6/6kV~26/35kV 정격전압용 3심 XLPE 절연 강선 외장 전력케이블

케이블 종류 및 이름

공칭 십자가 단면 지역 mm 2	단열재 두께 mm	YJV YJY YJLV와이제이			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		대략적인 전체 직경 mm	계산됨 케이블의 무게		대략 전반적으로 직경 mm	계산됨 무게 의 케이블		대략 전반적으로 직경 mm	계산됨 무게 의 케이블
		대략적인 전체 직경 mm	YJV YJY	YJLV 와이제이	대략 전반적으로 직경 mm	YJV22 YJV22	YJLV23 YJLV23	대략 전반적으로 직경 mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
